Thuis > Catalogi > Hogedrukpomp > WHY7500 hogedruk waterstraalpomp
WHY7500 hogedrukpompen zijn gebouwd om te werken op het continue maximale vermogen zoals vermeld in de prestatieparameters. Vergelijk gewoon de krukassnelheid,
gemiddelde plunjersnelheid, plunjerdiameter en nominaal vermogen.
Hogedrukpomp
Gewicht: ca. 320 kg

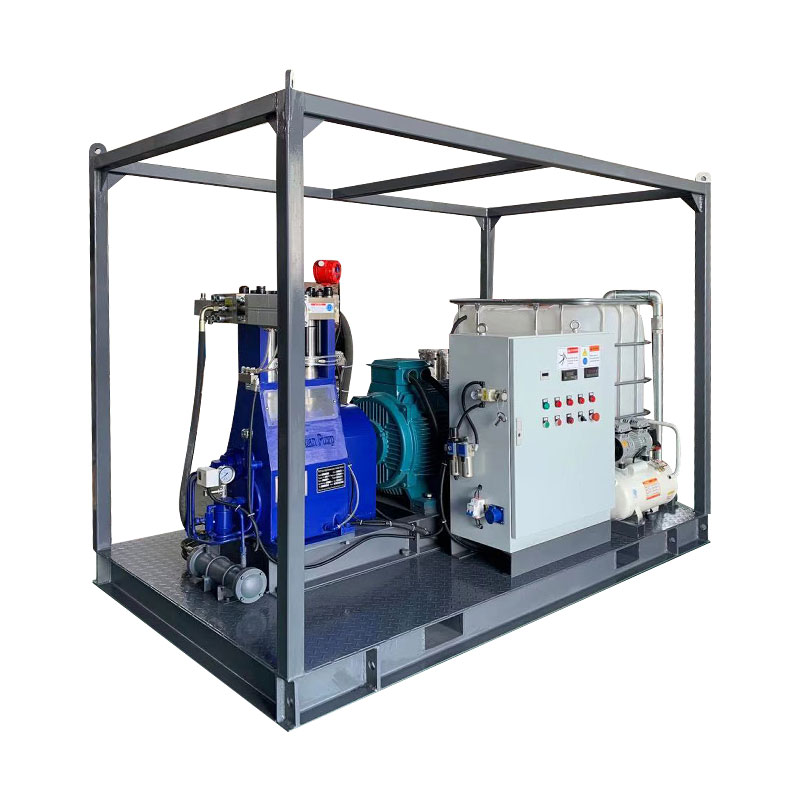

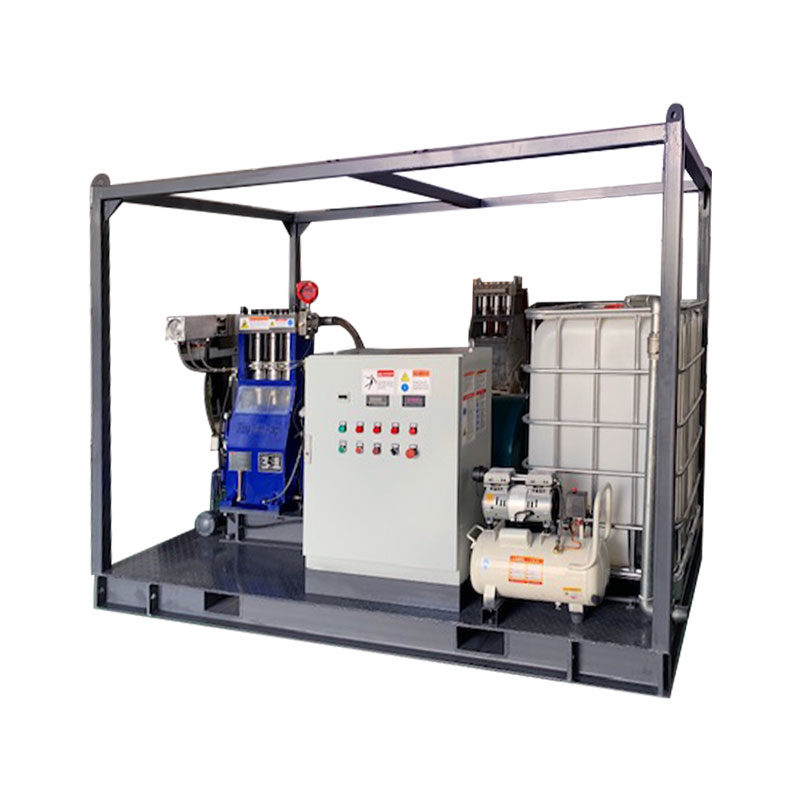

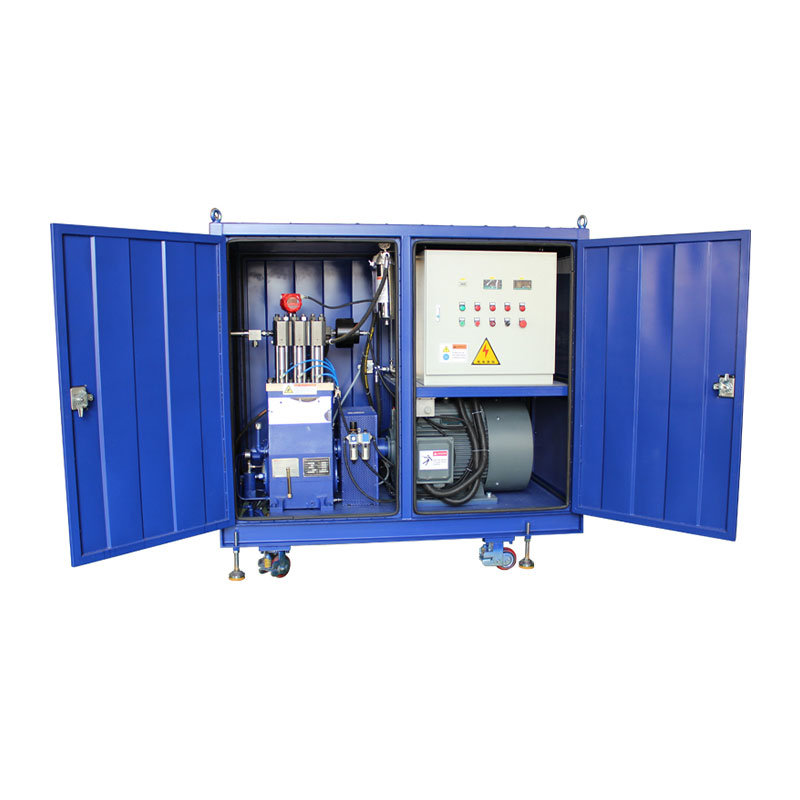

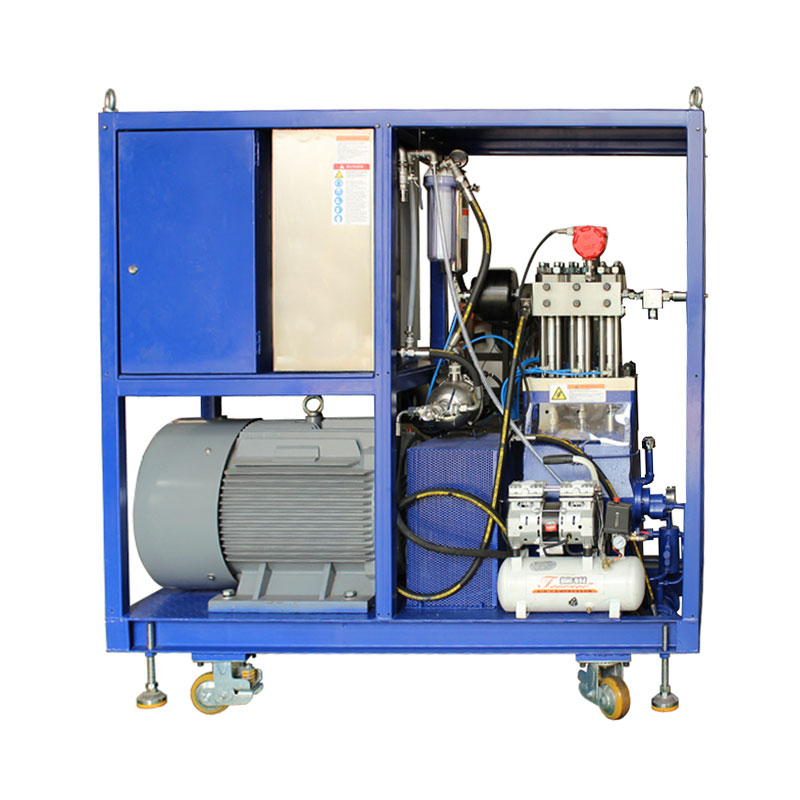

Stationaire unit met elektromotor
Lengte: 1750 mm
Breedte: 700 mm
Hoogte: 1800 mm

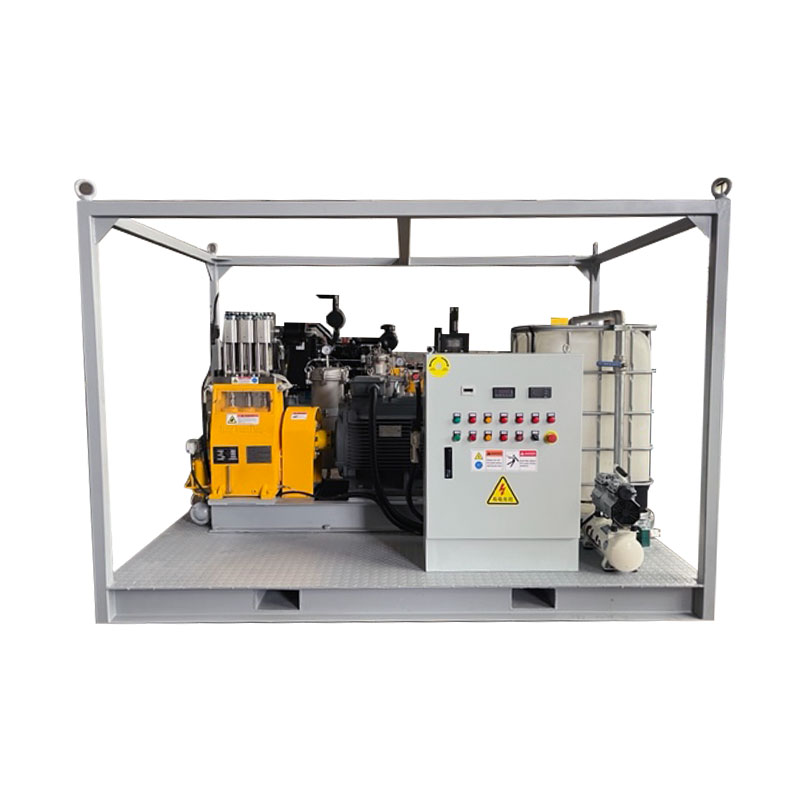

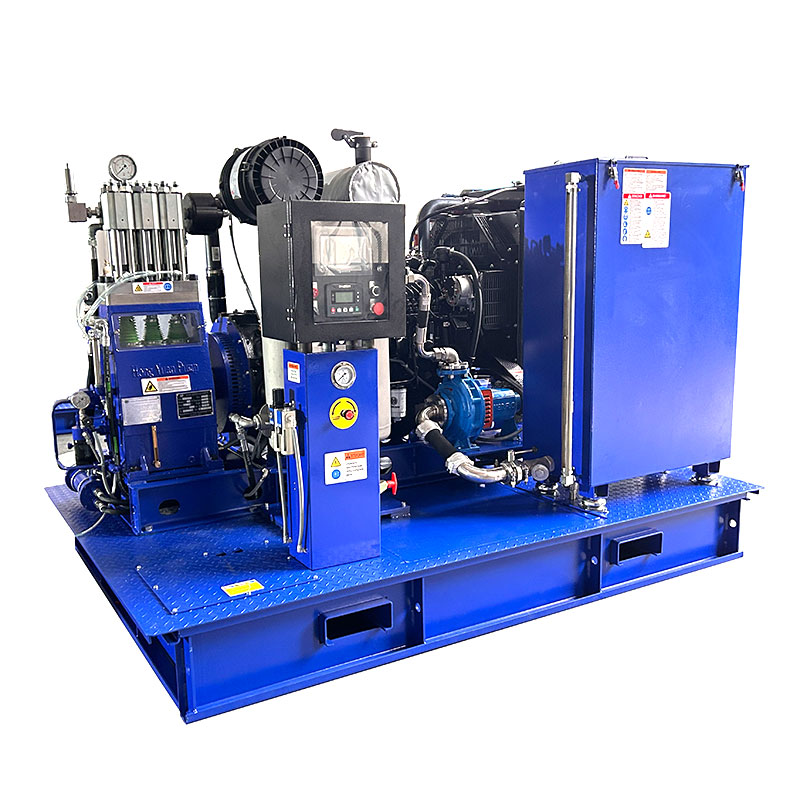

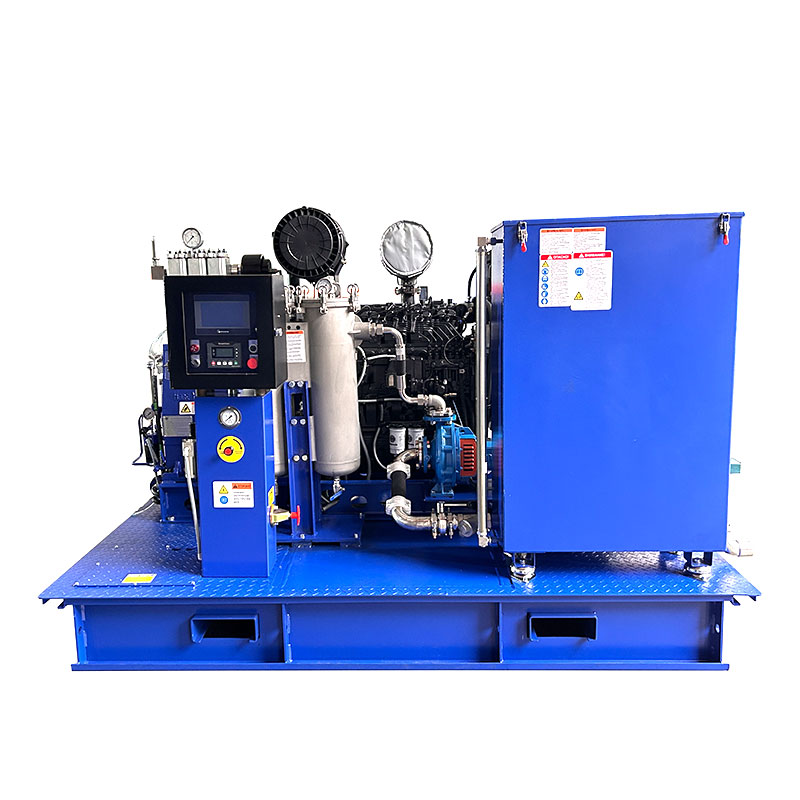

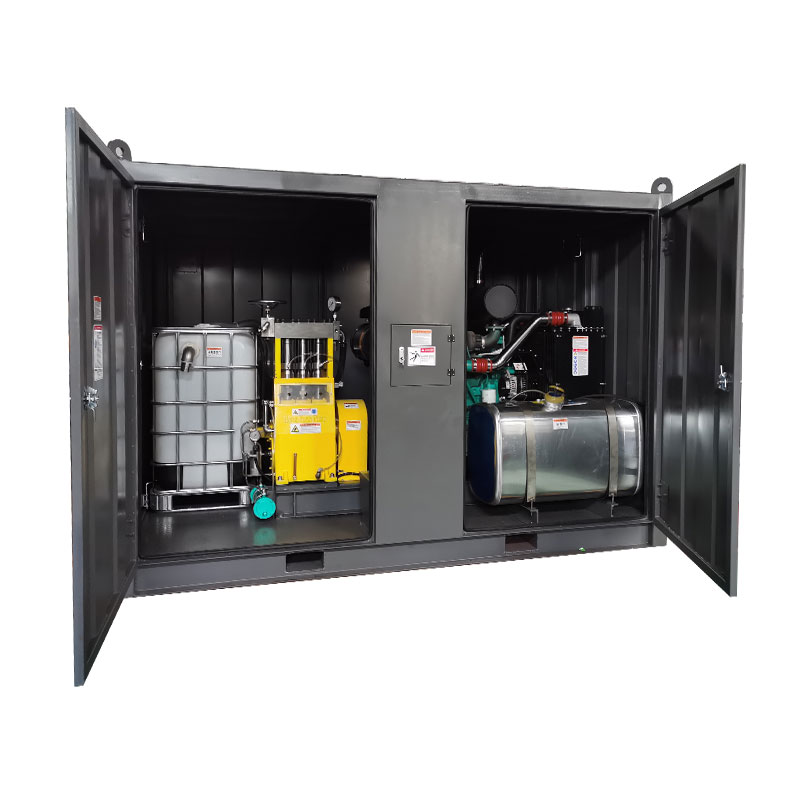

Stationaire unit met dieselmotor
Lengte: 2600 mm
Breedte: 1500 mm
Hoogte: 1800 mm
Kenmerken
Vermogens tot 75 kW
Verticale 3-cilinderuitvoering
De roestvrijstalen pompkop is vrij van wisselspanning
Hogedrukafdichting met veervoorspanning zorgt voor een langere levensduur
Stevige keramische plunjer voor een hoge sterkte en stabiele werking
Er kan een optioneel plunjerkoelsysteem worden gebruikt om de levensduur van de afdichting te verlengen
Het ontworpen ingebouwde verloopstuk helpt de transmissie-efficiëntie te verbeteren.
Speciaal ontwerp van het cartermagneetfilter
Spatsmering van het carter
Een geïntegreerd vloeistofinlaatklepontwerp van het kogeltype verbetert de efficiëntie van de vloeistofmechanica aanzienlijk.
Computationeel vloeistofmechanisch ontwerp voor dynamische belasting om de hoogste betrouwbaarheid te garanderen onder maximale werkomstandigheden.
De krukas is gemaakt via een hoogwaardig smeedproces en is speciaal behandeld.
Hoofdafmetingen zonder accessoires zoals zuigleiding, drukregelaar etc.
Gedetailleerde maattekeningen en gewichten zijn op aanvraag verkrijgbaar.
| WHY7500-serie | |||||||||
| Model | Diameter plunjer | Stroom | Vereist vermogen (kw) | Wegkracht | 45KN | ||||
| 35 kW | 45 kW | 55 kW | 75 kW | 90 kW | n1 | n2 | |||
| (mm) | (l/min) | Bedrijfsdruk (bar) | toerental | toerental | |||||
| WAAROM7512 | 12 | 10 | 1980 | 2400 | 2940 | - | - | 1500 | 507 |
| WAAROM7514 | 14 | 14 | 1450 | 1760 | 2160 | 2940 | - | 1500 | 507 |
| WAAROM7515 | 15 | 16 | 1265 | 1550 | 1880 | 2560 | 3070 | 1500 | 507 |
| WAAROM7516 | 16 | 18 | 1110 | 1350 | 1650 | 2250 | 2700 | 1500 | 507 |
| WAAROM7517 | 17 | 21 | 985 | 1200 | 1450 | 2000 | 2400 | 1500 | 507 |
| WAAROM7518 | 18 | 23 | 875 | 1100 | 1300 | 1750 | 2150 | 1500 | 507 |
| WAAROM7520 | 20 | 29 | 710 | 860 | 1050 | 1450 | 1750 | 1500 | 507 |
| WAAROM7522 | 22 | 35 | 585 | 720 | 875 | 1200 | 1450 | 1500 | 507 |
| WAAROM7524 | 24 | 42 | 495 | 600 | 735 | 1000 | 1200 | 1500 | 507 |
| WAAROM7526 | 26 | 48 | 420 | 500 | 625 | 850 | 1020 | 1500 | 507 |
| WAAROM7528 | 28 | 56 | 365 | 450 | 540 | 735 | 880 | 1500 | 507 |
| WAAROM7530 | 30 | 65 | 315 | 380 | 470 | 650 | 770 | 1500 | 507 |
| WAAROM7532 | 32 | 74 | 280 | 340 | 420 | 560 | 680 | 1500 | 507 |
| WAAROM7534 | 34 | 83 | 245 | 300 | 370 | 500 | 600 | 1500 | 507 |
| WAAROM7536 | 36 | 93 | 220 | 270 | 330 | 440 | 530 | 1500 | 507 |
| WAAROM7538 | 38 | 104 | 200 | 240 | 290 | 400 | 480 | 1500 | 507 |
| WAAROM7540 | 40 | 115 | 180 | 215 | 265 | 360 | 430 | 1500 | 507 |
| WAAROM7545 | 45 | 145 | 150 | 170 | 210 | 290 | 340 | 1500 | 507 |
| WAAROM7550 | 50 | 180 | 115 | 140 | 170 | 230 | 275 | 1500 | 507 |
| WAAROM7555 | 55 | 216 | 90 | 115 | 140 | 190 | 230 | 1500 | 507 |
| WAAROM7560 | 60 | 258 | 80 | 90 | 120 | 160 | 190 | 1500 | 507 |
| WAAROM7565 | 65 | 303 | 70 | 80 | 100 | 140 | 160 | 1500 | 507 |
| D=Zuiger-/plunjerdiam. [mm] | WAAROM7512~WHY7518:A type Fluid End, spring loaded dynamic seal, SS fluid end |
| n1=Motor/motortoerental | WAAROM7520~WHY7528: B type Fluid End, spring loaded packing seal, SS fluid end |
| n2=krukastoerental | Conversietabel: Vermogen 1kW=1,34PK |
| N2 Plunjersnelheid: 1,014 m/s | Bedrijfsdruk 1bar=14,5psi=0,1Mpa |
| Stangkracht: 45KN | 1GPM=3,78L/M |
| Slag: 60 mm |
