Thuis > Catalogi > Hogedrukpomp > WHY45000 hogedrukwaterwaspomp
WHY45000 hogedrukpompen zijn gebouwd om te werken op het continue maximale vermogen zoals vermeld in de prestatieparameters. Vergelijk gewoon de krukassnelheid, de gemiddelde plunjersnelheid, de plunjerdiameter en het nominale vermogen.
Standaard maat inlaatkoppeling: M64x2
Standaard maat uitlaatkoppeling: M36x2
Hogedrukpomp
Gewicht: ca. 1500 KG

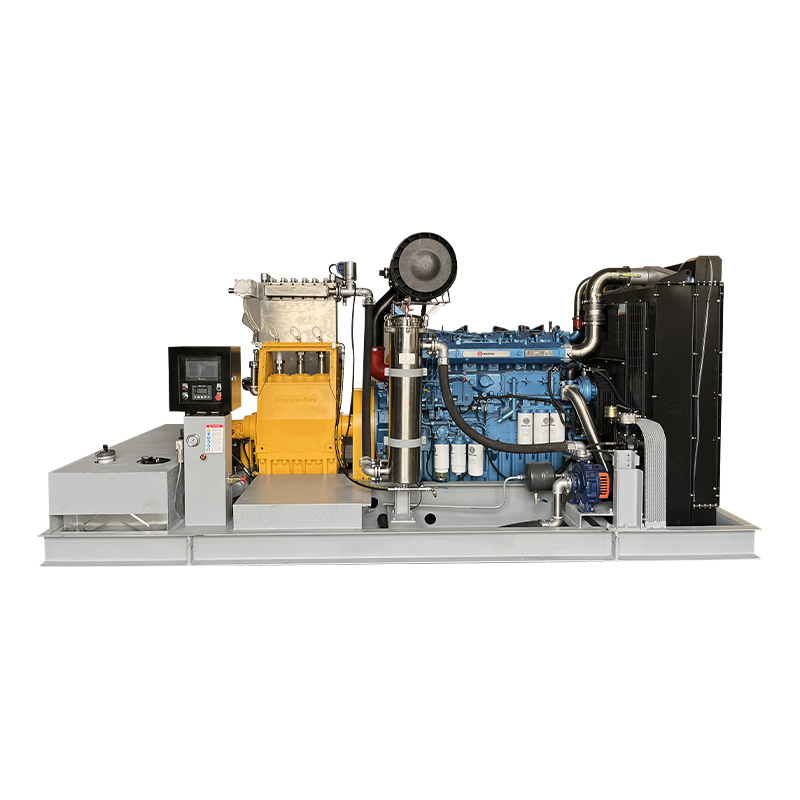

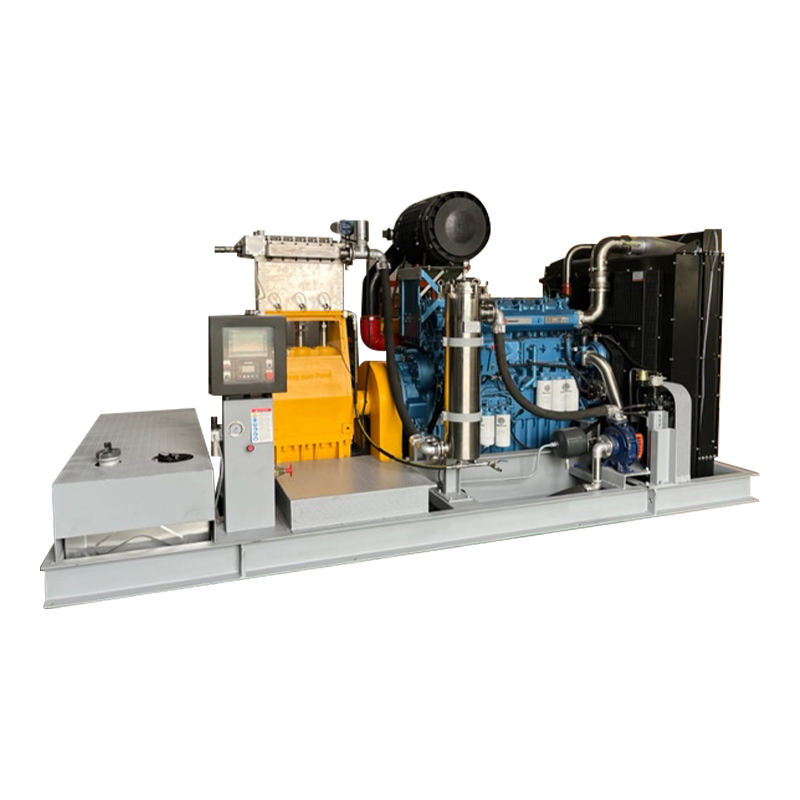

Stationaire unit met dieselmotor
Lengte: 4500 mm
Breedte: 2000 mm
Hoogte: 2400 mm
Gewicht: 7500 kg
Kenmerken
Vermogens tot 450 kW
Verticaal 3-cilinderontwerp
Grote verscheidenheid aan aanvullende hulpstukken
Kwaliteit en betrouwbaarheid
De roestvrijstalen pompkop is vrij van wisselspanning
De door een veer voorgespannen hogedrukafdichting zorgt voor een langere levensduur
Stevige keramische plunjer voor een hoge sterkte en stabiele werking
Een geïntegreerd smeerolie- en zuigerkoelsysteem om de levensduur te verbeteren.
Ingebouwde dubbele tandwielreductie om de transmissiebalans hoger te maken
Speciaal ontwerp van het cartermagneetfilter
Geforceerd smeersysteem voor carter
Een geïntegreerd vloeistofinlaatklepontwerp van het kogeltype verbetert de efficiëntie van de vloeistofmechanica aanzienlijk.
Computationeel vloeistofmechanisch ontwerp voor dynamische belasting om de hoogste betrouwbaarheid te garanderen onder maximale werkomstandigheden.
De krukas is gemaakt via een hoogwaardig smeedproces en is speciaal behandeld
| WHY45000-serie | Stangkracht | 140KN | |||||||
| beroerte | 120 mm | ||||||||
| Model | Plunjer | Stroom | Benodigd vermogen (kw) | D | toerental | ||||
| Diameter | 280 kW | 315 kW | 355 kW | 400 kW | 450 kW | n1 | n2 | ||
| (mm) | (l/min) | Bedrijfsdruk (bar) | |||||||
| WAAROM45022 | 22 | 62 | 2300 | 2600 | 2900 | 3300 | 3500 | ||
| WAAROM45024 | 24 | 74 | 1900 | 2200 | 2400 | 2800 | 3100 | 1500 | 456 |
| WAAROM45026 | 26 | 87 | 1600 | 1800 | 2100 | 2350 | 2600 | 1500 | 456 |
| WAAROM45028 | 28 | 101 | 1400 | 1600 | 1800 | 2050 | 2300 | 1500 | 456 |
| WAAROM45030 | 30 | 116 | 1250 | 1400 | 1600 | 1800 | 2000 | 1500 | 456 |
| WAAROM45032 | 32 | 132 | 1100 | 1200 | 1400 | 1550 | 1700 | 1500 | 456 |
| WAAROM45034 | 34 | 149 | 100 | 1100 | 1200 | 1400 | 1500 | 1500 | 456 |
| WAAROM45036 | 36 | 167 | 870 | 980 | 1100 | 1250 | 1400 | 1500 | 456 |
| WAAROM45040 | 40 | 206 | 700 | 800 | 900 | 1000 | 1100 | 1500 | 456 |
| WAAROM45045 | 45 | 261 | 550 | 620 | 700 | 800 | 900 | 1500 | 456 |
| WAAROM45050 | 50 | 322 | 450 | 500 | 570 | 650 | 700 | 1500 | 456 |
| WAAROM45055 | 55 | 390 | 370 | 420 | 470 | 530 | 600 | 1500 | 456 |
| WAAROM45060 | 60 | 464 | 310 | 350 | 400 | 450 | 500 | 1500 | 456 |
| WAAROM45065 | 65 | 544 | 260 | 300 | 330 | 380 | 43 | 1500 | 456 |
| WAAROM45070 | 70 | 630 | 230 | 250 | 290 | 330 | 370 | 1500 | 456 |
| WAAROM45075 | 75 | 725 | 200 | 220 | 250 | 280 | 320 | 1500 | 456 |
| WAAROM45080 | 80 | 825 | 170 | 200 | 220 | 250 | 280 | 1500 | 456 |
| WAAROM45085 | 85 | 930 | 150 | 170 | 220 | 220 | 250 | 1500 | 456 |
| WAAROM45090 | 90 | 1040 | 130 | 150 | 170 | 200 | 220 | 1500 | 456 |
| WAAROM45095 | 95 | 1160 | 120 | 140 | 160 | 180 | 200 | 1500 | 456 |
| WAAROM45100 | 100 | 1290 | 110 | 120 | 140 | 160 | 180 | 1500 | 456 |
| WAAROM45105 | 105 | 1420 | 100 | 110 | 130 | 150 | 160 | 1500 | 456 |
| WAAROM45110 | 110 | 1560 | 90 | 100 | 120 | 130 | 150 | 1500 | 456 |
| D=Zuiger-/plunjerdiam. [mm] | WAAROM45024~WHY45032: A-type Fluid End, spring preload dynamic seal, SS fluid end |
| n1=Motor/motortoerental | WAAROM45030~WHY45055: B type Fluid End, spring preload packing seal, alloy steel & SS fluid end |
| n2=krukastoerental | WAAROM45060~WHY45110: C-type Fluid End, spring preload packing seal, alloy steel fluid end |
| N2 Plunjersnelheid: 0,73 m/s | Conversietabel: Vermogen 1kW=1,34PK |
| Stangkracht:140KN | Bedrijfsdruk 1bar=14,5psi=0,1Mpa |
| beroerte：120mm | De conversie-efficiëntie van de WHY-hogedrukpomp kan oplopen tot 92% ~ 98% |
| Keuze N2: 366 |
