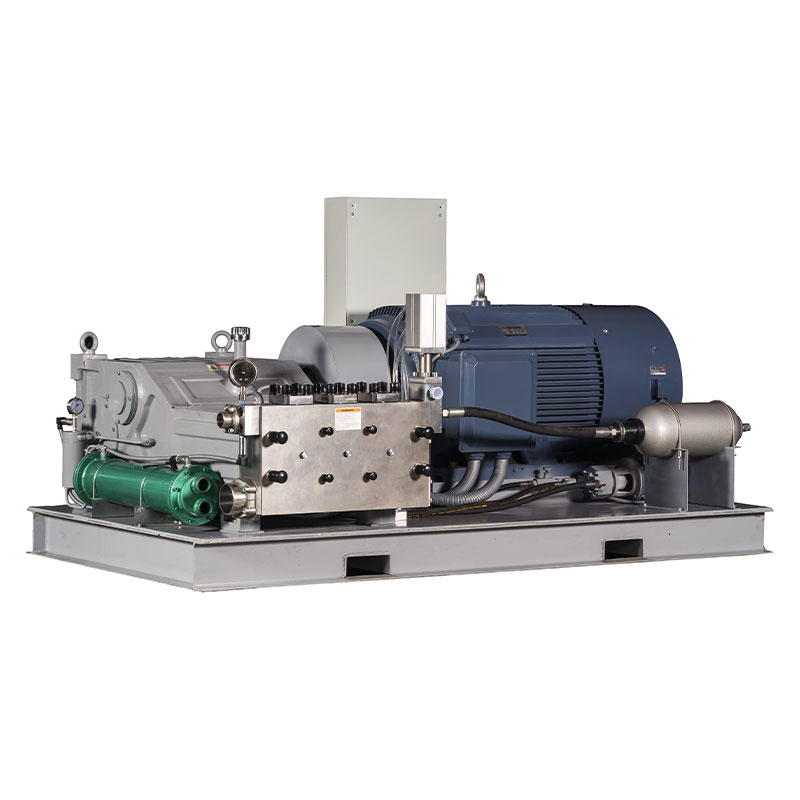

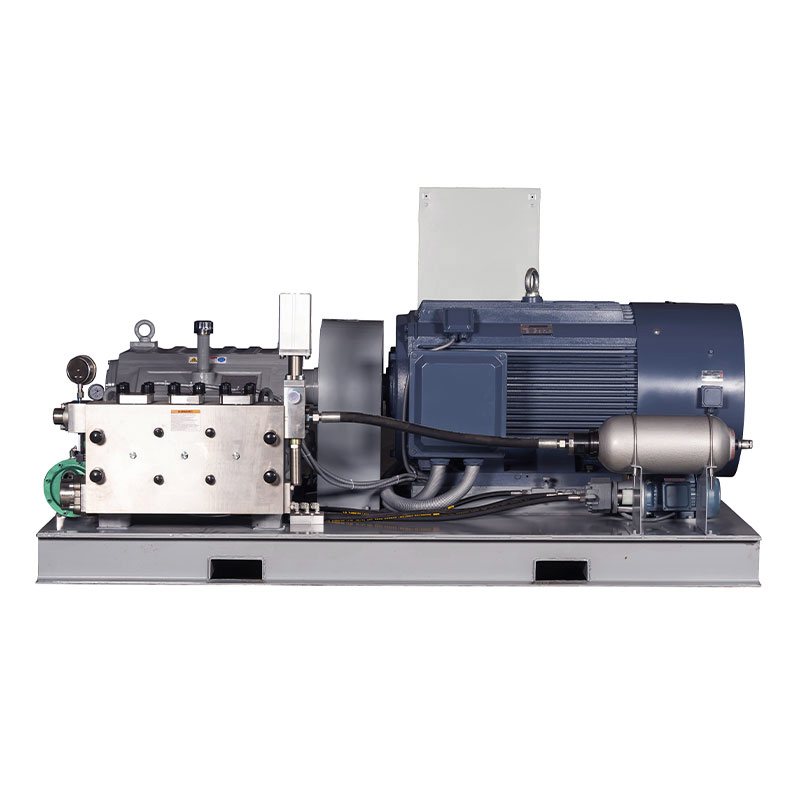

Thuis > Catalogi > Hogedrukpomp > WHY50000 keramische hogedrukplunjerpomp
WHY50000 hogedrukpompen zijn gebouwd om te werken op het continue maximale vermogen zoals vermeld in de prestatieparameters. Vergelijk gewoon de krukassnelheid, de gemiddelde plunjersnelheid, de plunjerdiameter en het nominale vermogen.
Kwaliteit en betrouwbaarheid
De roestvrijstalen pompkop is vrij van wisselspanning
Hogedrukafdichting met veervoorspanning zorgt voor een langere levensduur
Stevige, massieve keramische plunjer voor een hoge sterkte en stabiele werking
Een geïntegreerd smeerolie- en zuigerkoelsysteem om de levensduur te verbeteren.
Ingebouwde dubbele tandwielreductie om de transmissiebalans hoger te maken
Speciaal ontwerp van het cartermagneetfilter
Geforceerd smeersysteem voor carter
Een geïntegreerd vloeistofinlaatklepontwerp van het kogeltype verbetert de efficiëntie van de vloeistofmechanica aanzienlijk.
Computationeel vloeistofmechanisch ontwerp voor dynamische belastingen om de hoogste betrouwbaarheid te garanderen onder maximale werkomstandigheden.
De krukas is gemaakt via een hoogwaardig smeedproces en is speciaal behandeld
| WAAROM50000-388 | |||||||||||
| Model | Plunjer | Stroom | Benodigd vermogen (kw) | D | toerental | ||||||
| Diameter | 280 kW | 315 kW | 355 kW | 400 kW | 450 kW | 500 kW | 550 kW | n1 | n2 | ||
| (mm) | (ik/min) | Bedrijfsdruk (bar) | 1500 | 388 | |||||||
| WAAROM50020 | 20 | 44 | 3350 | 1500 | 388 | ||||||
| WAAROM50022 | 22 | 53 | 2770 | 3115 | 1500 | 388 | |||||
| WAAROM50024 | 24 | 63 | 2330 | 2620 | 2950 | 1500 | 388 | ||||
| WAAROM50026 | 26 | 74 | 1985 | 2230 | 2515 | 2835 | 1500 | 388 | |||
| WAAROM50028 | 28 | 86 | 1710 | 1925 | 2170 | 2445 | 2750 | 3055 | 1500 | 388 | |
| WAAROM50030 | 30 | 99 | 1490 | 1675 | 1890 | 2130 | 2395 | 2660 | 2925 | 1500 | 388 |
| WAAROM50035 | 35 | 112 | 1310 | 1475 | 1660 | 1870 | 2105 | 2340 | 2570 | 1500 | 388 |
| WAAROM50040 | 40 | 175 | 840 | 945 | 1060 | 1195 | 1345 | 1495 | 1645 | 1500 | 388 |
| WAAROM50045 | 45 | 222 | 660 | 745 | 840 | 945 | 1065 | 1180 | 1300 | 1500 | 388 |
| WAAROM50050 | 50 | 274 | 535 | 605 | 680 | 765 | 860 | 960 | 1055 | 1500 | 388 |
| WAAROM50055 | 55 | 332 | 445 | 500 | 560 | 635 | 710 | 790 | 870 | 1500 | 388 |
| WAAROM50060 | 60 | 395 | 370 | 420 | 470 | 530 | 600 | 665 | 730 | 1500 | 388 |
| WAAROM50065 | 65 | 463 | 315 | 355 | 400 | 455 | 510 | 565 | 625 | 1500 | 388 |
| WAAROM50070 | 70 | 537 | 275 | 310 | 345 | 390 | 440 | 490 | 535 | 1500 | 388 |
| WAAROM50075 | 75 | 617 | 240 | 270 | 300 | 340 | 385 | 425 | 470 | 1500 | 388 |
| WAAROM50080 | 80 | 702 | 210 | 235 | 265 | 300 | 335 | 375 | 410 | 1500 | 388 |
| WAAROM50085 | 85 | 792 | 185 | 210 | 235 | 265 | 300 | 330 | 365 | 1500 | 388 |
| WAAROM50090 | 90 | 888 | 165 | 185 | 210 | 235 | 265 | 295 | 325 | 1500 | 388 |
| WAAROM50095 | 95 | 990 | 150 | 165 | 190 | 210 | 240 | 265 | 290 | 1500 | 388 |
| WAAROM50100 | 100 | 1096 | 135 | 150 | 170 | 190 | 215 | 240 | 265 | 1500 | 388 |
| WAAROM50105 | 105 | 1209 | 120 | 135 | 155 | 175 | 195 | 215 | 240 | 1500 | 388 |
| WAAROM50110 | 110 | 1327 | 110 | 125 | 140 | 160 | 180 | 200 | 220 | 1500 | 388 |
| D=Zuiger-/plunjerdiam. [mm] | WAAROM50020~WHY50034: A type Fluid End, spring-loaded dynamic seal, SS fluid end |
| n1=Motor/motortoerental | WHY50036~WHY50060: B-type vloeistofuiteinde, veerbelaste pakkingafdichting, aluminium en RVS vloeistofuiteinde |
| n2=krukastoerental | WAAROM50060~WHY50110: C type Fluid End, spring loaded packing seal, alloy fluid end |
| Conversietabel: Vermogen 1kW=1,34PK | De conversie-efficiëntie van de WHY hogedrukpomp kan oplopen tot 90% ~ 96% |
| Bedrijfsdruk 1bar=14,5psi=0,1Mpa | |
| Slag: 120 mm | |
| Keuze N2: 457 |
De dynamische hogedrukafdichting bevordert de voordelen van het Y-type afdichtingsontwerp, waardoor de efficiëntie verder wordt verbeterd, en de speciale keramische plunjer kan een maximum van 3000 bar bereiken.
