Thuis > Catalogi > Hogedrukpomp > WHY60000 Hogedrukpompsysteem
WHY60000 hogedrukpompen zijn gebouwd om te werken op de continue maximale belasting zoals vermeld in de prestatieparameters. Vergelijk gewoon de krukassnelheid, de gemiddelde plunjersnelheid, de plunjerdiameter en het nominale vermogen.
Hogedrukpomp
Gewicht: ca. 2800 KG

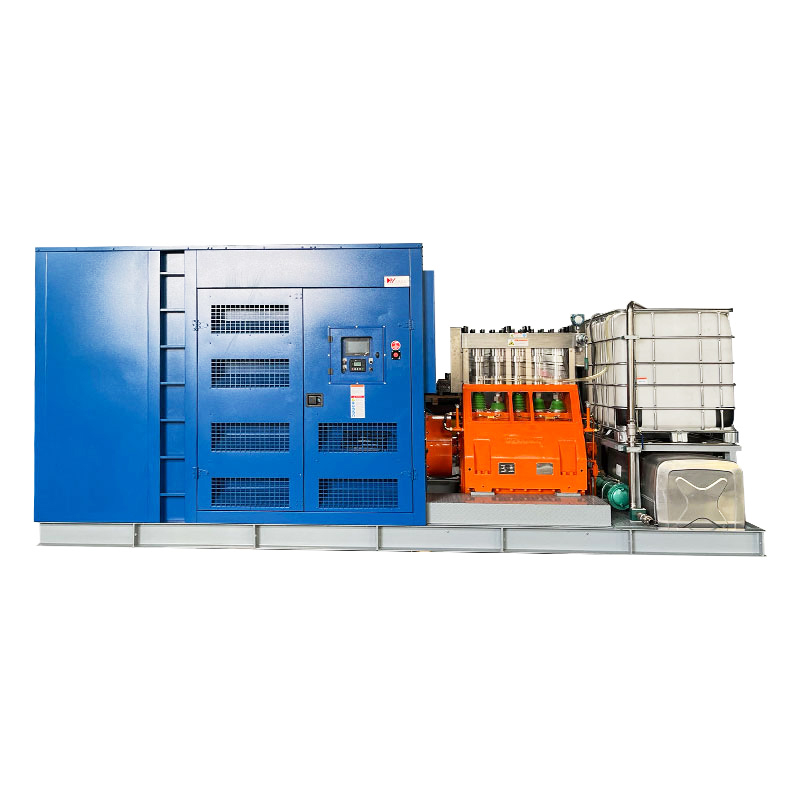

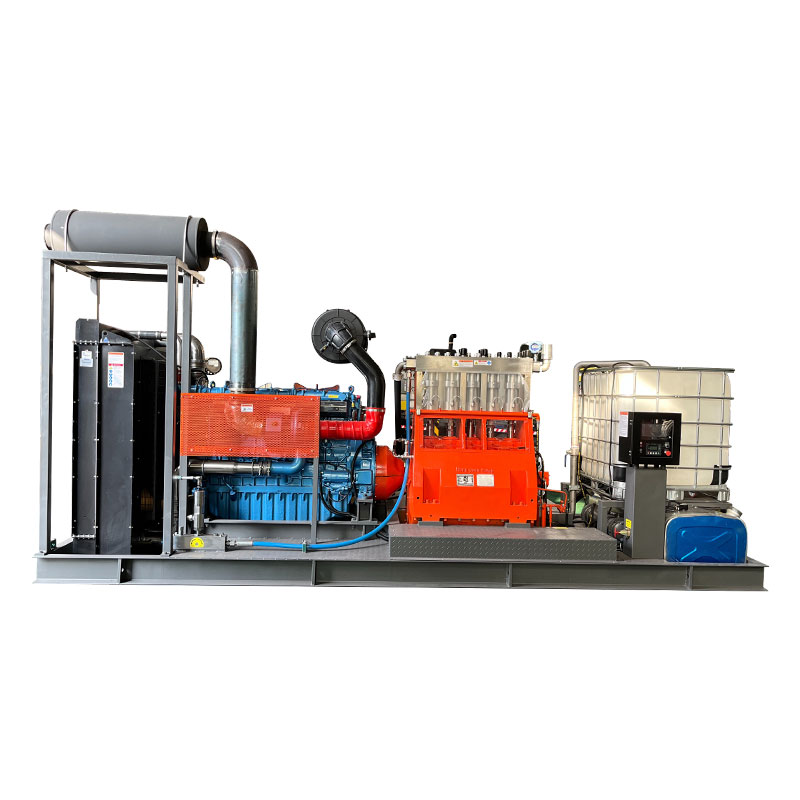

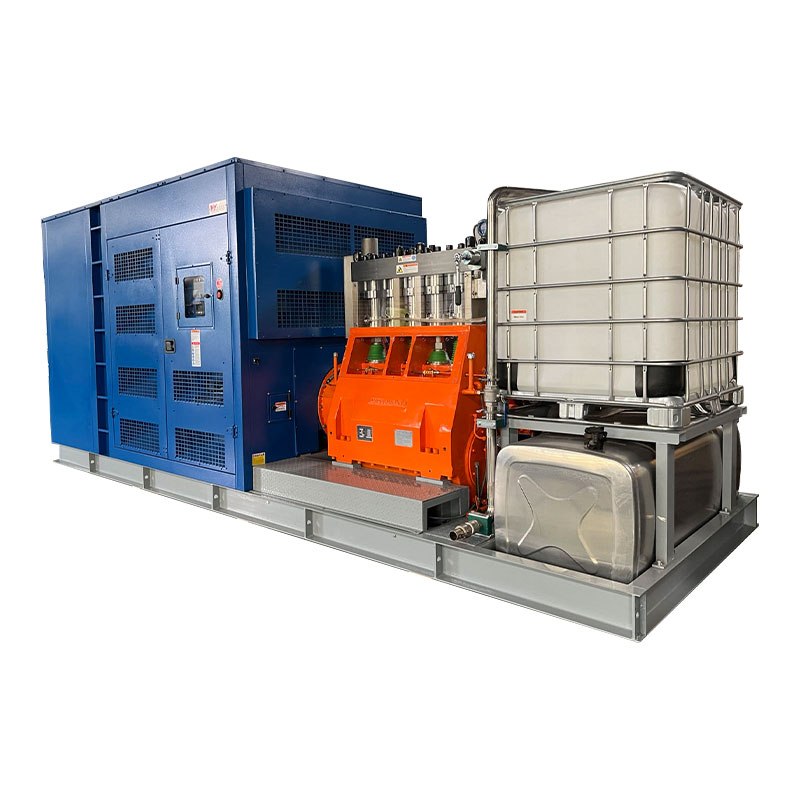

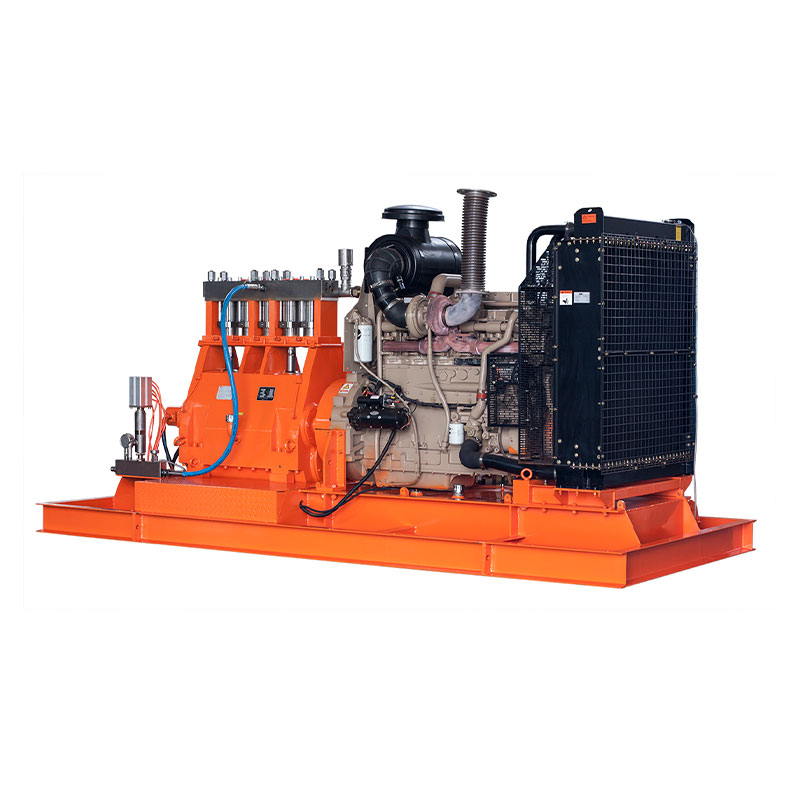

Stationaire unit met dieselmotor
Lengte: 4500 mm
Breedte: 2000 mm
Hoogte: 2450 mm
Gewicht: 8000 kg
Functie
Vermogens tot 800 kW
Verticale driecilinderuitvoering
| WHY60000-serie | |||||||||
| Model | Plunjer | Stroom | Benodigd vermogen (kW) | D | toerental | ||||
| Diameter | 500 kW | 560 kW | 630 kW | 710 kW | 800 kW | n1 | n2 | ||
| (mm) | (l/min) | Bedrijfsdruk (bar) | |||||||
| WAAROM60022 | 22 | 72 | 3500 | 1500 | 380 | ||||
| WAAROM60024 | 24 | 86 | 3000 | 3300 | 1500 | 380 | |||
| WAAROM60026 | 26 | 101 | 2600 | 2900 | 3250 | 1500 | 380 | ||
| WAAROM60028 | 28 | 117 | 2200 | 2490 | 2800 | 3150 | 3500 | 1500 | 380 |
| WAAROM60030 | 30 | 134 | 1900 | 2170 | 2440 | 2750 | 3000 | 1500 | 380 |
| WAAROM60032 | 32 | 153 | 1700 | 1900 | 2150 | 2400 | 2700 | 1500 | 380 |
| WAAROM60034 | 34 | 172 | 1500 | 1690 | 1900 | 2140 | 2400 | 1500 | 380 |
| WAAROM60036 | 36 | 193 | 1350 | 1500 | 1700 | 1900 | 2150 | 1500 | 380 |
| WAAROM60040 | 40 | 239 | 1100 | 1220 | 1370 | 1550 | 1740 | 1500 | 380 |
| WAAROM60045 | 45 | 302 | 860 | 970 | 1080 | 1200 | 1350 | 1500 | 380 |
| WAAROM60050 | 50 | 373 | 700 | 780 | 880 | 1000 | 1100 | 1500 | 380 |
| WAAROM60055 | 55 | 451 | 580 | 645 | 720 | 820 | 920 | 1500 | 380 |
| WAAROM60060 | 60 | 537 | 480 | 540 | 610 | 680 | 770 | 1500 | 380 |
| WAAROM60065 | 65 | 630 | 410 | 460 | 520 | 580 | 660 | 1500 | 380 |
| WAAROM60070 | 70 | 731 | 350 | 400 | 450 | 500 | 570 | 1500 | 380 |
| WAAROM60075 | 75 | 839 | 310 | 350 | 390 | 440 | 490 | 1500 | 380 |
| WAAROM60080 | 80 | 955 | 270 | 305 | 340 | 390 | 430 | 1500 | 380 |
| WAAROM60085 | 85 | 1078 | 240 | 270 | 300 | 340 | 380 | 1500 | 380 |
| WAAROM60090 | 90 | 1208 | 210 | 240 | 270 | 300 | 340 | 1500 | 380 |
| WAAROM60095 | 95 | 1346 | 190 | 220 | 240 | 270 | 300 | 1500 | 380 |
| WAAROM60100 | 100 | 1492 | 170 | 200 | 220 | 250 | 280 | 1500 | 380 |
| WAAROM60105 | 105 | 1644 | 160 | 180 | 200 | 220 | 250 | 1500 | 380 |
| WAAROM60110 | 110 | 1805 | 140 | 160 | 185 | 200 | 230 | 1500 | 380 |
| D=Zuiger-/plunjerdiam. [mm] | WAAROM60022~WHY60034: A-type Fluid End, spring preload dynamic seal, SS fluid end |
| n1=Motor/motortoerental | WAAROM60036~WHY60060: B type Fluid End, spring preload packing seal, alloy steel & SS fluid end |
| n2=krukastoerental | WAAROM60060~WHY60110: C-type Fluid End, spring preload packing seal, alloy steel fluid end |
| N2 Plunjersnelheid: 0,73 m/s | Conversietabel: Vermogen 1kW=1,34PK |
| Staafkracht: 155KN | Bedrijfsdruk 1bar=14,5psi=0,1Mpa |
| Slag: 100 mm | De conversie-efficiëntie van de WHY-hogedrukpomp kan oplopen tot 92% ~ 98% |
| Keuze N2: 450 |
De dynamische hogedrukafdichting bevordert de voordelen van het Y-type afdichtingsontwerp, waardoor de efficiëntie verder wordt verbeterd, en de speciale keramische plunjer kan een maximum van 3000 bar bereiken.
